現在的地暖模塊市場可謂是百花齊放，各式各樣。可好看的皮囊千篇一律，同一副面孔下的地暖模塊內在卻大相徑庭。貨比貨得扔，今天不妨讓小編盤點一下普通地暖模塊和斑馬鉑晶板之間存在的3個主要差異。

一、覆鋁導熱膜，采暖升溫更快速

地暖市場上絕大多數的地暖模塊都是采用HiPS覆在產品表面，以達到美觀、防水和增加強度的作用。當然HiPS（抗沖擊改性塑料）不只是黃色，還可以是綠色、紅色等其他顏色。斑馬節能通過多次實驗和嘗試，最終確定覆鋁導熱膜作為鉑晶板的表膜，在滿足等同HiPS膜的基礎功能外，來達到采暖升溫的效果。

發熱電纜鋪設實驗
發熱電纜：熱成像儀下的鉑金板(左)和普通地暖模塊(右)
經過發熱電纜實鋪測試，相同的敷設形式和間距，左側鉑金板區域發熱點向周圍擴散得更明顯，加熱間距的溫差較小，整體溫度明顯高于右側普通HiPS的地暖模塊。

傳統模塊水地暖實驗
地暖盤管：熱成像儀下的鉑金板(左)和普通地暖模塊(右)
將地暖盤管按15CM間距鋪設，等待運行穩定后，可以發現平行的地暖管道之間都存在一定的溫差區域。而右側普通地暖模塊的溫差區域?yàn)樽侠渖易仙珔^(qū)域較多，色值較重，說明溫度較低，與地暖管道的溫差較高。

鉑金板的溫差區域相較于普通地暖模塊，顏色偏向于橙黃色，且紫色色值明顯低于右側，這也說明了鉑金板相比普通地暖模塊存在更好的采暖升溫作用。

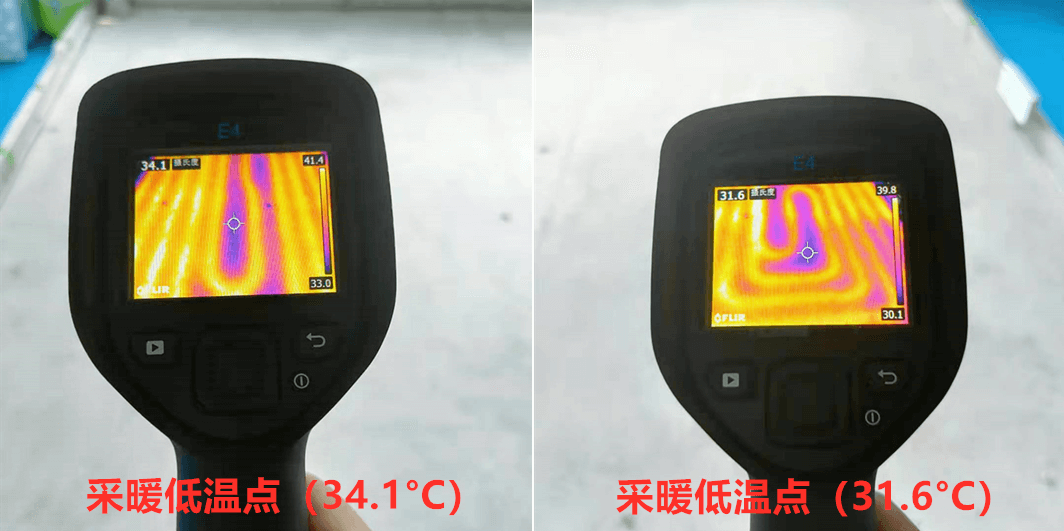

地暖混凝土實鋪實驗
我們將分別采用鉑金板和普通模塊的不同區域按照標準澆筑好混凝土回填層，以50°C的供水溫度運行。通過紅外線成像儀可以發現，鉑金板與普通模塊的低溫區域存在較為明顯的溫度差（相差2.8°C）。而從整體區域方面看，鉑金板各管道之間的區域相對于普通模塊溫度會更高。

通過混凝土回填實驗可以看到，相同的出水溫度，鉑金板模塊與普通模塊的采暖溫度會有2度左右的差異。不要小看這2°C的差別，要知道室溫每提升1度，燃?xì)庀木蜁?huì)增加5%-10%左右。

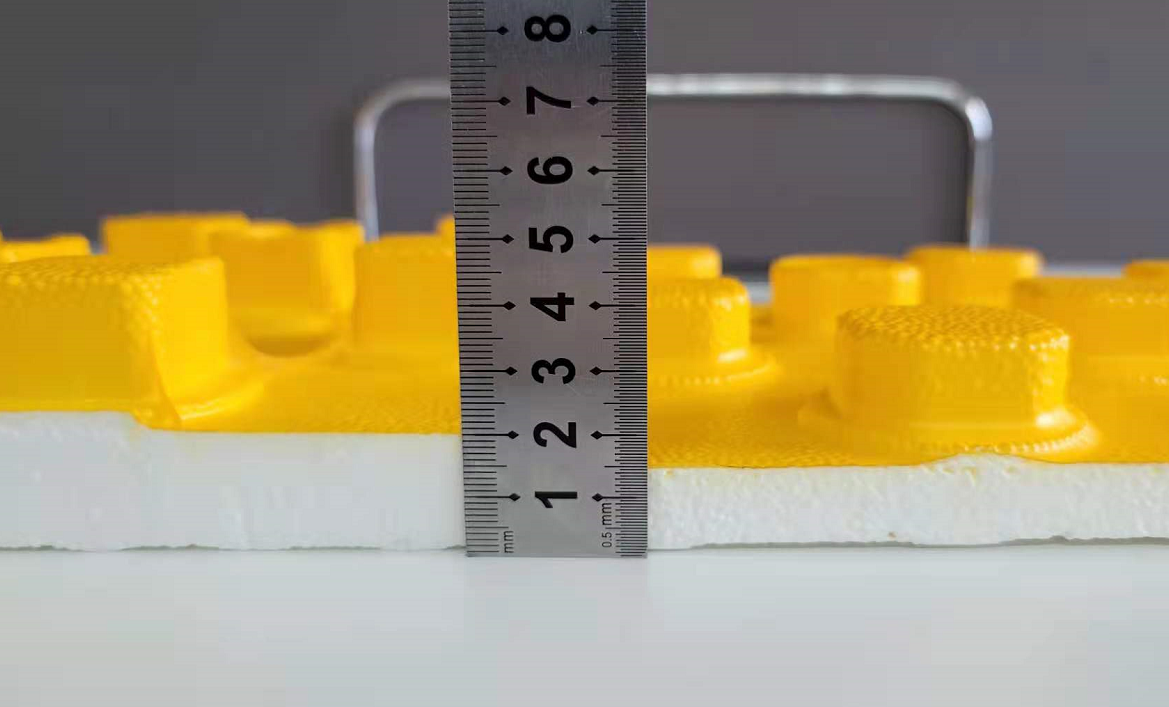

二、2.3CM模塊底板，熱阻超過常規地暖保溫板

不少人認為地暖模塊的保溫性比不上XPS保溫板，如果拿0.034W/(m·k)的EPS和0.032W/(m·k)的XPS對比，那么確實如此。不過別忘了，此結果有一個前提，那就是相同的厚度。

當2.3CM底板厚度的鉑金板和普通2CM的擠塑板對比，結果又當如何？

根據單層圍護保溫結構的熱阻公式：R=δ/λ
R=熱阻，單位 ㎡K/W；
δ=厚度，單位 m；
λ=導熱系數，單位 W/(m·k)。

鉑金板熱阻 = 0.023 / 0.034 =  0.676 ㎡K/W
擠塑板熱阻 = 0.02 / 0.032 =  0.625 ㎡K/W

目前市場上的地暖擠塑板絕大多數都是2CM厚度，質量較好的，導熱系數達到0.032W/(m·k)的擠塑板也并不多。即便如此，同為地暖保溫材料時，2.3CM的斑馬鉑金板地暖模塊的熱阻也已超過擠塑板。這意味著從保溫性角度，傳統地暖擠塑板并無優勢可言。

不過，并不是所有地暖模塊在導熱系數與熱阻方面都能與地暖擠塑板相比較的，相反大多數的地暖模塊底板厚度都在18-20mm之間，某些超薄地暖模塊底板厚度甚至只有15mm。行業傳言的地暖模塊不及地暖擠塑板的結論也是源自這種模塊，而凡事不可一概而論，保溫性的好壞，不能只看材質和導熱系數，應該以熱阻去計算。

三、還原真實克重，杜絕偷工減料

地暖模塊由EPS底板和表膜構成，主要的生產成本來自EPS原料。EPS與XPS的原料均為PS(聚苯乙烯)，只不過EPS的生產使用的是珠粒狀的PS。通過加熱軟化EPS珠粒，使儲存在EPS珠粒內的發泡劑沸騰并氣化，氣化的發泡劑氣體增加了EPS珠粒的壓力，使其膨脹到我們生產預期的體積。在這一過程中，EPS珠粒體積可以增大到原來體積的50倍之多。同樣大小的饅頭和面包，它們的重量和所用的面粉也都是不同的。由于EPS發泡膨脹的系數不同，相同面積和體積下的地暖模塊的重量也都是各不相同。

打個比方，你用100g面粉可以做一個拳頭大小的饅頭，而我只用80g也能做一個拳頭大小的饅頭，小明說他更厲害，50g也能做一個拳頭大小的饅頭。雖然我和小明的饅頭都不如你的緊實，也不夠抗餓，但總歸是做出了饅頭。這就是目前市場上地暖模塊的生產現狀，同樣的地暖模塊克重卻千差萬別。克重的高低會影響地暖模塊的導熱系數、抗壓強度，尤其是后期混凝土回填之后的開裂與否也會受其影響。

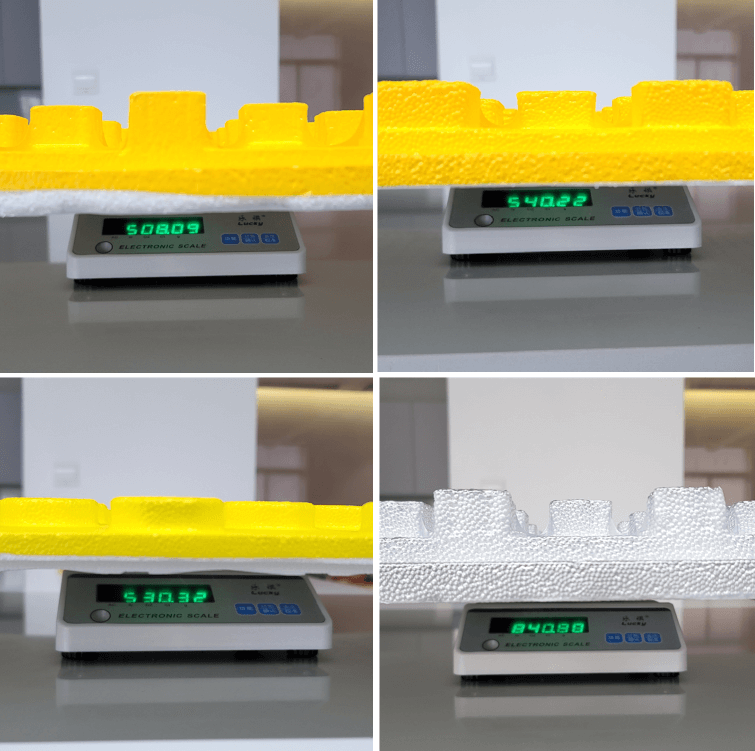

幾種地暖模塊克重對比

斑馬普通鉑金板的克重均在700g左右，配合大金采暖系統的定制模塊產品克重更是在800g以上。而市場上的很多地暖模塊普遍在550g以下，甚至是不足450g。當你發現兩種地暖模塊價格差別比較大的時候，不妨拿過來稱一下重量，誰是真材實料，誰在以次充好，按照克重的比例算一下，立見分曉。

其實，增加底板厚度和產品克重都不是一件困難的事情，困難的地方在于如何權衡利益與價值，而大多數生產企業都偏向了前者。當然，斑馬也需要利益，只不過我們堅持做自己認為正確且有益的事情。當我們的產品對用戶、對行業、對社會都具有價值的時候，利益自然就來了。
